天津华世通电子科技有限公司

型号：	"[FPC印刷贴片过炉托盘]"	规格：	"[非标件 定做]"
商标：	"[HST]"	包装：	"[纸箱和膜]"
产量：

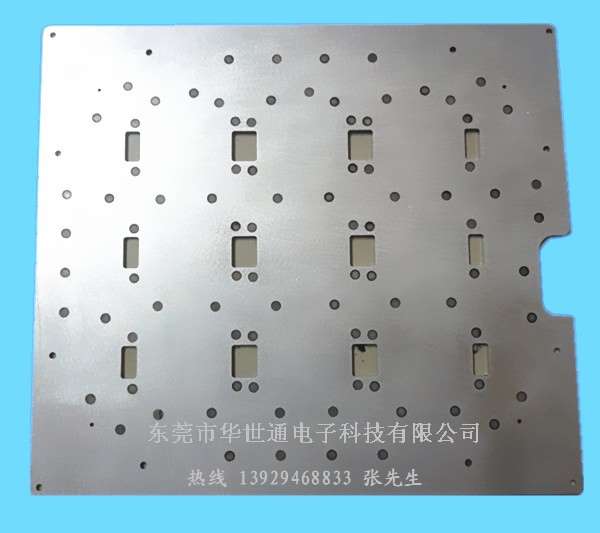

FPC印刷贴片过炉托盘：
由于FPC的特点是薄、软、小等。所以在设计时与硬板相比有几个不同的地方：
1.?由于FPC一般都比较薄，除客户有要求需沉FPC沉板区域外，一般都不会做沉板区域；
2.?如果FPC有加强板和胶纸，无论是在正面还是在反面都需要挖槽避让，以保证FPC在印刷时的平整性；若加强板和胶纸在印刷面的元件下面，则挖槽避让的深度精度要示就比较高，假如印刷面元件正下面的胶纸厚度为0.2mm，那么我们铣避让槽的深度就要求在0.15至0.2mm之间；若加强板或胶纸不在印刷面元件的正下面，那避让槽的深度只要超过加强板或?胶纸的厚度就可以了，倒如胶纸的厚度是0.2mm，则避让槽的深度在0.2mm至0.5mm之间就可以了；
3.?FPC如果以外形定位，那么铣的沉板区域的大小单边比FPC大0.02至0.04mm之间；为了提高生产效率可以在沉板区域贴一层硅胶纸，这样FPC就会比较平整的贴在托盘上面了，如果要贴硅胶纸，那么沉板区域的深度就要加上硅胶纸的厚度了；
4.?FPC如果以销定位，那么就需要增加一个定位底座，在底座上压销定位FPC,基本的操作流程是：先把托盘放到底座上,底座上的销会高出托盘表面一点，再把FPC放到托盘上面，就能利用底座上销来定位FPC了，然后用胶纸把FPC固定好在托盘上，把托盘从底座上取下来，放到印刷机轨道上就可以印刷了。

?

?

【治具属非标定制品，根据客户要求选配材料生产】<o:p>

（1）治具材料选用:<o:p>

主要有国产或进口的合成石、(红/黑)电木、玻纤板、FR-4、POM、亚克力、有机玻璃、防静电材料以及各种金属材料等绝缘材料加工。<o:p>

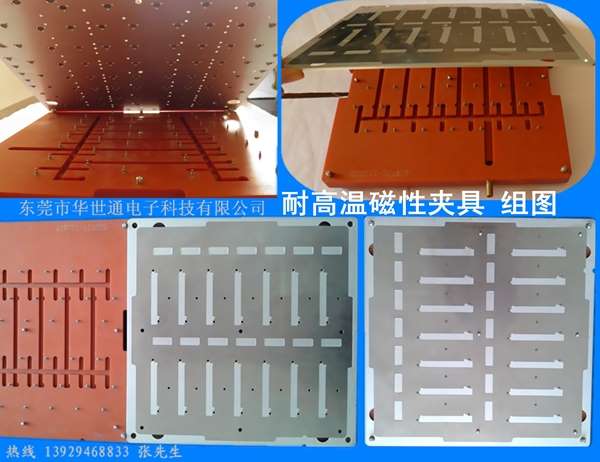

磁性夹具：选择进口合金材料，平整度好?高温状态稳定，耐高温磁铁（300度）保证回流焊过程永磁特种钢片，加磁处理，弹性好，高温不变形。?<o:p>

（2）治具结构：<o:p>

可根据客户产品的规格及测试要求设计成不同测试结构。<o:p>

翻盖、卡夹、夹锁、齿轮、曲柄、气动、真空等；单一式、复合型；手动操作、半自动操作、全自动操作等。<o:p>

?

天津华世通电子科技有限公司【至力打造屏蔽箱、治具第一品牌】<o:p>

秉承“一流质量，一流服务”的经营理念,自主研发、制造、销售为一体的生产商。<o:p>

主要产品有：各种屏蔽箱测试设备,ICT针床在线测试,FCT/ATE功能测试,工装夹具,过炉治具,磁性载具等。<o:p>

广泛应用于WIFI,蓝牙,GPS,车载,无线网卡,电磁,遥控器,手机,路由器等电子通讯产品设备。?<o:p>

欢迎来电咨询?张生，期待与贵司的愉快合作。
