天津华世通电子科技有限公司

元器件种类：	电子元件测试仪	型号：	Fct功能测试治具
规格：	非标件 定做	商标：	Hst
包装：	纸箱和膜	产量：	100000

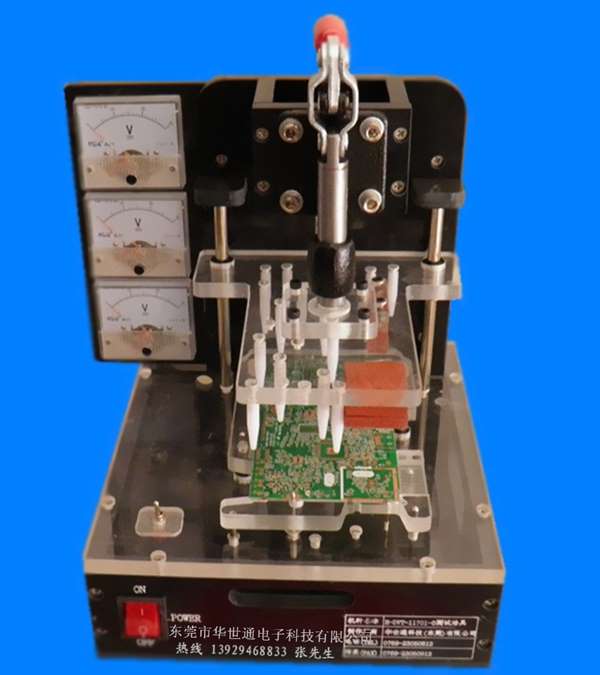

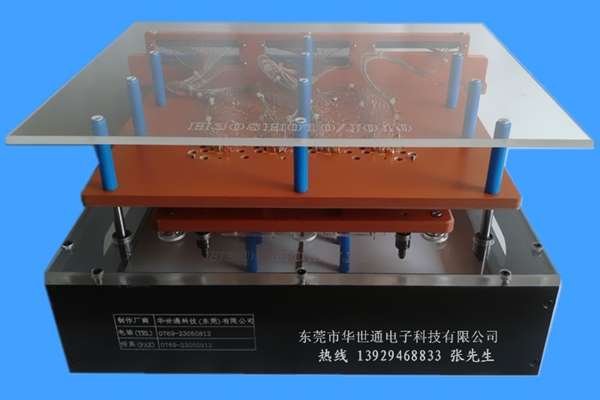

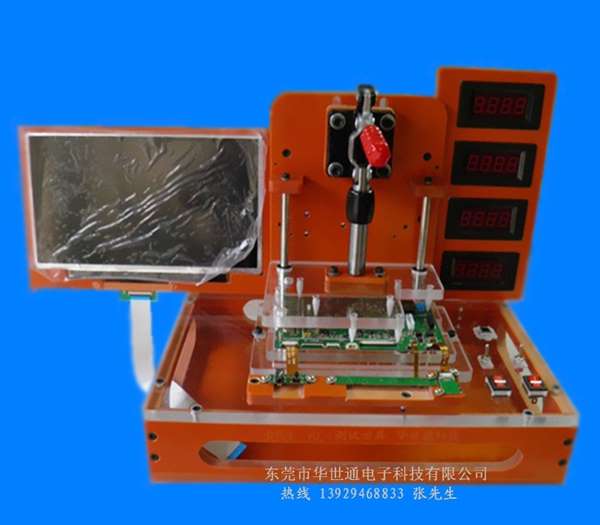

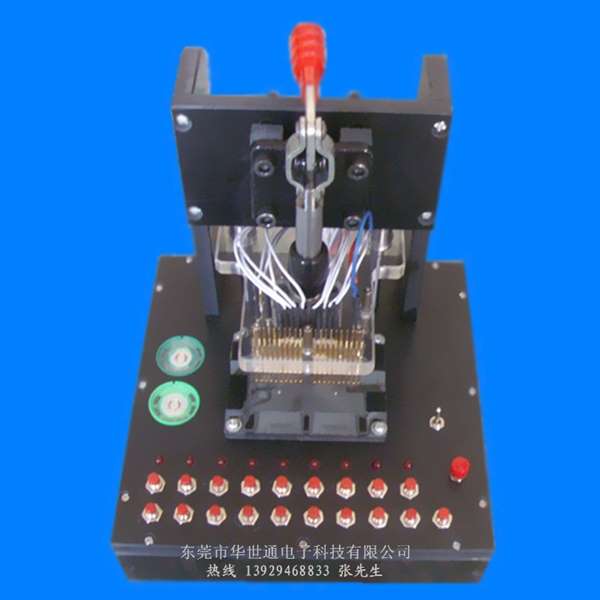

FCT治具的组装调试

?结构部分组装：

1非功能需要保留的锐角都需倒角R1或者0.5×45°

2架构采用黑电木时螺丝采用发黑内六角螺丝锁合，红点木和压克力时采用不锈钢内六角螺丝。

3组装过程必须做好每一个细节，保证压板和载板的平行度?立板与面板的垂直度，保证治具的测试精度。

4合理选择安装测试探针，测试点一般使用尖针，元件脚使用爪针，若客户有特殊要求可使用其他类型的探针（圆头等）。探针接触3.5mm-4.0mm,测试点多的可以相应减少接触行程。

5定位pin选择不锈钢材料制作，pin头加工成球型状。防止划伤测试产品。

6压棒选择防静电黑色赛钢棒，压PCB一端在不妨碍测试及撞料的情况下尽可能选择平压棒，位置小的可加工成锥型。

7完成组装后必须调试顺畅，针点矫正。面板刻字涂成醒目颜色便于观察。

8对易损件要有一定量的备品。

<o:p>

????功能测试部分调试：

?接线

1)将测试系统的电路板，电源模块等在治具箱体内固定，并布线；

?2)将电源部分，气动控制部分，外部开关的连线接好，并安装固定；

?3)依照接线图把产品测试点与测试系统的TP点接好，并布局固定；

上电前准备

1.上电前，确认电源正负极性是否正确，是否断路、开路；

2.上电前，确认系统各个模块是否正确接地；

3.上电前确认正常后，上电，并检查各组电压是否正常，每个模块供电电压是否正常；

软硬件联合调试

1.上电后，确认测试硬件的供电电压正常；

2.连接DAQ连接线，开始软件调试；

3.未加备测产品时，测试点选通网络自检正常，开短路自学习并检测正常；若测试需要将特殊TP点短路连接，则软件屏蔽该自检短路点；

4.未加备测产品时，电阻，电容的测试正常且测试值与目标值的误差处于合理范围；

5.未加备测产品时进行开短路自学习，在此空样板基础上测试被测产品，将错误信息反映出来的备测产品短路群逐一核对；

6.短路确认无误后，加被测样板重新自学习短路群并测试正常；

7.在测试系统的调试模式下，分别测试多个良品及不良品，验证测试结果是否与产品的实际状况相吻合，必要时修正测试标准；

FCT治具的检验标准

1)用同一个良品在不取放的前提下反复***0遍，验证治具重复测试的稳定性。

2)用同一个良品，反复取放产品，反复***0遍，验证夹具定位的准确性及易放置性。

3?)验证治具测试结果输出结果是否正确，格式是否符合要求。

4)?检验操作按钮、电源、以及气动控制部分的安全性；

5)?检验夹具的稳固性及保护措施，尤其关注特殊部件，例如外置光纤，MIC，自动插卡装置，转接板固定模块，压板下针模块，以及其它特殊切换装置等；?

6)?外观是否符合要求，例如无损伤，无明显划痕等；

7)?夹具标示是否规范，高压部分、易夹手部位有无标识；

8?)散热部分风扇运转是否正常。

9)压棒是否正确:是否已避开零件

10)?过高零件相对天板位置是否铣凹槽

11)?载板铣槽是否正确,未铣槽部分是否会压零件

12)?探针上下活动是否顺畅,无歪斜,靡擦情形

13)?套管的松紧度适中,无任何松脱现象,套管高度是否正确(下测压缩2/3,上测压缩1/3~1/2)

14?)探针针型是否正确,载板有无阻碍探针活动

15)?机台下压时针床是否平整且无异声

16)?备件是否符合要求。

?

【治具属非标定制品，根据客户要求选配材料生产】

<o:p>

<o:p>?

东莞市华世通电子科技有限公司【至力打造屏蔽箱、治具第一品牌】<o:p>

秉承“一流质量，一流服务”的经营理念,自主研发、制造、销售为一体的生产商。<o:p>

主要产品有：各种屏蔽箱测试设备,ICT针床在线测试,FCT/ATE功能测试,工装夹具,过炉治具,磁性载具等。<o:p>

广泛应用于WIFI,蓝牙,GPS,车载,无线网卡,电磁,遥控器,手机,路由器等电子通讯产品设备。?<o:p>

欢迎来电咨询?张生13929468833，期待与贵司的愉快合作。
